Altium Designer中绘制的原理图打印出来发现了字体重叠错位问题，下面来看看Altium Designer打印字体重叠错位的解决办法。

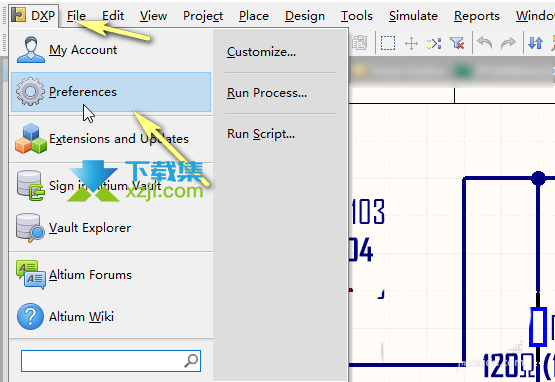

进入原理图界面，点击左上角的DXP--prefeenCEs，如下图所示

Altium Designer打印字体重叠怎么解决 AD打印字体重叠错位解决方法

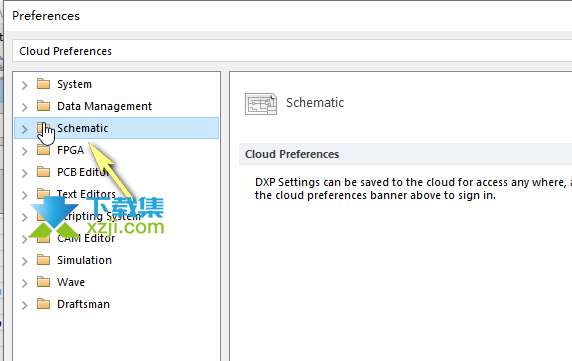

属性面板中点击Schematic选项卡，如下图所示

Altium Designer打印字体重叠怎么解决 AD打印字体重叠错位解决方法

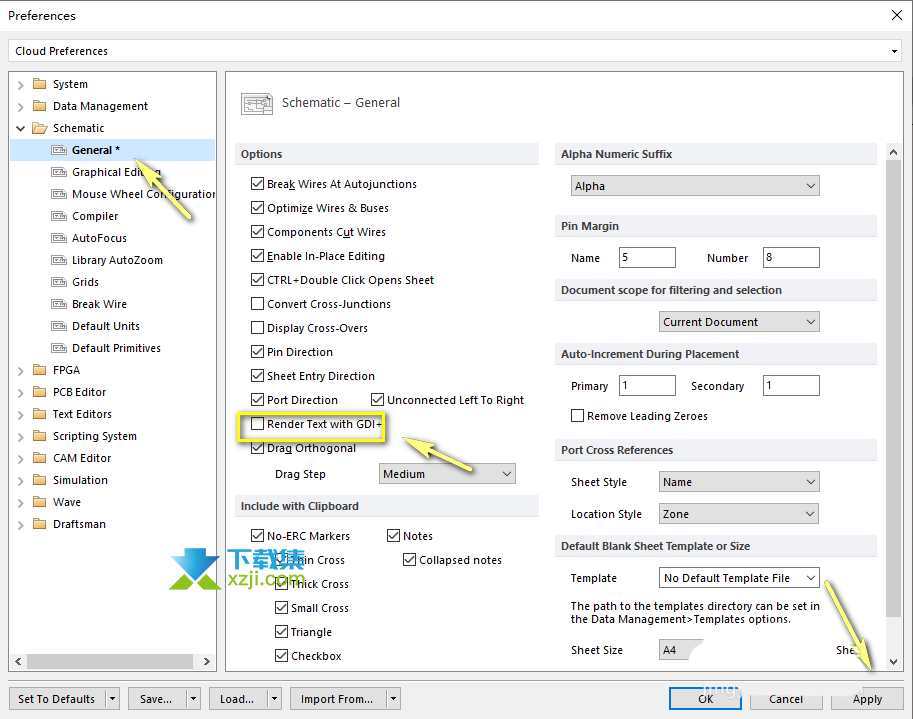

Schematic选项中点击general，将Render Text with GDI+勾选取消，点击apply按钮后即可解决，如下图所示

Altium Designer打印字体重叠怎么解决 AD打印字体重叠错位解决方法
