Altium Concord Pro是一款具有独特的服务器的自我管理设计软件，该软件为处理具有安全完整性的设计数据提供了一个优雅的答案。它不仅提供坚如磐石的安全数据存储，而且以不同的版本重新发布数据—基本上是跟踪设计随时间的变化，而不覆盖任何先前发布的数据。它还满足了被管理数据的生命周期，使需要使用数据的人可以一目了然地看到数据在其生命中所处的阶段，从而可以安全地使用数据。
Altium Concord Pro用于管理所有托管数据，包括域模型、项目组件、电路图和设计模板。事实上，您甚至可以直接在服务器中创建和管理整个设计项目，并拥有一个以CAD为中心的管理视图，以方便协作审阅和注释。通过专门的制造门户，您可以查看和导航已发布的文件数据、检查BOM表，以及查看和注释设计本身的快照，已发布数据的来源。通过在软件中提供一组可重用的设计构建块，您可以安全地开始一个新的项目，因为每个模型、组件和高级设计元素都已获得批准并允许使用。服务器成为设计元素的源和目标，每个新设计都使用发布到服务器并通过服务器进行管理的元素。通过仅使用中的元素进行设计，您可以从本质上确保这些设计的完整性。此外，协和专业促进双向设计协作与各种支持的机械设计平台。通过共享对板形、元件放置和安装孔的更改，并智能地链接三维元件体和电气元件数据，您可以使MCAD和ECAD设计团队保持在同一页面上，从而创建一个能够准确反映各个领域设计意图的统一元件模型。
功能特色
1、服务器项目
可以存储，管理和重用的每个设计实体都表示为Item的特定类型。一个项目在服务器中是唯一标识的，并且可以包含任意数量的版本，其中版本包含该项目的数据。每次对修订中包含的数据进行更改(对于大多数Item类型，都可以在关联的临时编辑器中直接对其进行编辑)，则将其提交(或重新发布)到该Item的新修订中，以确保不存在任何修订修订版本可以被覆盖，从而确保最高的完整性。
一个项目可以有任何数量的修订，本质上是该项目随时间的演变。进行更改，并将新数据内容提交/上传/发布到新修订版中。因此，项的每个修订版中存储的数据通常是不同的。为了在一个项目的这些不同修订之间进行标识，使用了一个修订标识符(ID)，该ID与该项目ID一起为每个版本的项目创建了一个唯一的标识符。这给了我们Item-Revision。
项目修订的另一个重要方面是其生命周期状态。这是另一个标识符，可用于快速评估该修订版目前已进入生命周期的哪个阶段，并因此授权设计者使用该修订版。修订反映了对项目进行的设计更改，而生命周期状态则从业务角度反映了项目的状态，例如计划的，从设计中新建，用于生产，已过时等。
2、直接编辑
提供了一种灵活而安全的方法，用于集中存储和管理Altium Designer中使用的所有类型的设计数据。从原理图模型到组件，从被管理的图纸到完整的PCB设计，都是存储和管理电子设计数据的理想方法。
由于对直接编辑的支持，可以编辑许多设计实体并将其发布到相应的新创建的服务器Item的初始版本中。直接编辑使您摆脱了单独的版本控制源数据的束缚。您可以使用临时编辑器简单地编辑受支持的项目类型，该临时编辑器直接从服务器本身加载了最新的源。并且一旦编辑完成，该实体将被释放(或重新释放)到其父项的后续计划修订版中，并且临时编辑器将关闭。硬盘驱动器上没有文件，无需质疑您使用的是正确的还是最新的源，也不必维护单独的版本控制软件。以与您相同的高度完整性来处理所有问题
而且在任何阶段，您都可以返回受支持项的任何版本，并直接对其进行编辑。只需右键单击修订，然后从上下文菜单中选择“编辑”命令。临时编辑器将再次打开，其中版本中包含的实体将打开以进行编辑。根据需要进行更改，然后将发布的文档提交到该项目的下一个修订版中。
Designer具有统一的设计方法，传统上使用的组件模型扩展了电子设计过程的各个方面。但是，为了将电子设计过程无缝地整合到整个封装产品开发过程中，此模型需要发展-扩展到涵盖其他方面，包括其他设计过程(尤其是MCAD和工业设计)以及业务流程((例如采购和制造)与产品开发过程相交。
这种演化的对象模型称为统一组件模型。
在这种建模范例下，设计人员可以将设计组件与制造商和/或供应商零件分开。此信息未定义为组件的一部分。取而代之的是，使用“零件选择”将设计组件映射到“零件目录”中列出的一个或多个制造商零件，而这些零件又可以映射到一个或多个“供应商”零件，从而允许设计人员预先声明可以使用哪些实际零件。用于设计中使用的任何给定设计组件。
这些组件及其零件选择存储在Concord Pro中。组件存储为唯一可识别的组件项的一系列修订。每个修订都是生命周期管理的，提供经过认证的组件的集合，被授权重新实例化到新的设计项目中，被制造为原型或用于生产运行。简而言之，是通过基于服务器的“库”实现的组件目录。
4、设计管理
Designer共同为托管项目提供支持。托管项目以项目生命周期的开发阶段为目标，从而简化了版本控制项目的创建和正在进行的工作流程。集中存储还使该功能成为其他协作服务的基础。
使用托管项目的一些主要好处是：
简化的存储。无需做出有关存储位置的决定。备份和其他基本服务得到照顾。
协作功能的基础。
强制版本控制。
专用评论系统的受益者。
通知和状态。整个设计团队都可以看到文档状态(包括本地修改)。
并行PCB设计无需任何复杂的设置即可工作。
通过浏览器界面的“项目”页面执行管理。可以通过此界面或通过Designer中的“创建项目”对话框来创建新的托管项目。或者，可以将现有的非托管项目快速提供给Concord Pro。
您还可以访问以制造为导向的以CAD为中心的项目视图，该视图提供“设计”，“供应”，“制造”和“历史记录”视图选项：
设计-显示和导航源项目设计文档，查看设计对象属性并放置评论。该视图使用Web Viewer界面。该视图用于源项目数据的最新版本，而不是该项目的指定版本，因此可以视为正在进行中的(WIP)视图。您可以查看基本设计或其任何定义的变体。
供应-交互检查从设计文档中提取的在制品(WIP)BOM数据，包括从项目的ActiveBOM文档中导出的制造商和供应商零件数据的条目。
制造-查看项目的发布。提供了用于打开完整发布数据或特定组装程序包的访问权限，这些数据将通过制造门户网站显示在单独的选项卡上。在此门户网站上，您可以查看和导航已发布的文件数据，检查BOM，并对设计本身的快照进行查看和评论。该发布数据的来源。无论是从“制造”视图，还是通过特定版本的制造门户，您都可以访问用于下载各种粒度级别(从完整数据集到单个生成的输出文件)的制造数据的控件。
历史-浏览与项目相关的主要事件的进度时间表，包括项目的创建，提交，发布，克隆和MCAD交换。每次与项目相关联发生受支持的事件时，该事件都会作为专用磁贴添加到时间线，并在适用的情况下支持各种操作。有关更多信息，请参见项目历史记录。
5、ECAD-MCAD协同设计
大多数设计的电子产品都固定在某种机械结构上-机箱或外壳。在设计过程的后期发现电路板(ECAD)与机箱/机柜(MCAD)之间的机械冲突可能是一笔昂贵的经历。尽管可以从Designer导出3D模型，但这是一个手动过程，需要有意识地做出决定并采取行动。实际上，这很少执行，结果是MCAD设计人员永远不确定他们所得到的是最新的又是最好的。确保您不会因为您的工具不说话而浪费大量资金真的不那么难。
提供了本地ECAD到MCAD的协作，其中数据在域之间无缝流动。不再轮询更新，也不再存在不确定性。随着设计的发展，数据会在域之间推送，从而确保设计的一致性。
当前支持以下MCAD平台和版本：
Dassault SystemesSOLIDWORKS®-版本2018、2019、2020、2021
AuToDesk InventorProfessional®-版本2019、2020、2021
PTC CreoParametric®-4.x，5.x，6.x，7.x
Autodesk Fusion360®
6、组件同步
促进了组件数据与企业系统的单向或双向同步。配置文件使您可以指定同步的方向，从而指定在哪个系统中掌握哪些参数。目标企业系统之间的组件数据同步使用内置的同步过程，该过程可以手动触发或设置为定时重复事件。
安装程序包括一个CSV组件数据库导入器工具，可用于将组件数据从另一个系统(PLM，ERP或其他系统)导出的文件中带入。*.bat桌面工具实现为可配置的批处理()文件，*.csv由现有的服务器模板或专用配置文件确定，将组件数据从目标电子表格文件()导入到服务器中。
此外，还为以下企业系统提供直接支持：
了PTC Windchill®PLM(11.0 M030)
竞技场®PLM
甲骨文®敏捷™PLM
通过浏览器界面执行界面配置，并在基于XML的配置文件(已上传到服务器)中定义连接设置和参数映射。还包括一个智能配置生成器，以帮助创建到企业系统的自定义连接。
当同步过程首次在目标系统中添加组件的数据时，生成的项目号将作为PlmPartNumber参数传递回的组件。在企业系统实例之间同步数据时，这是关键参数。此外，可以安排配置，以便企业系统端的项目参数/属性将更新服务器中的属性(可在每个字段中配置)，而不必正式发布该组件项目的新修订版。

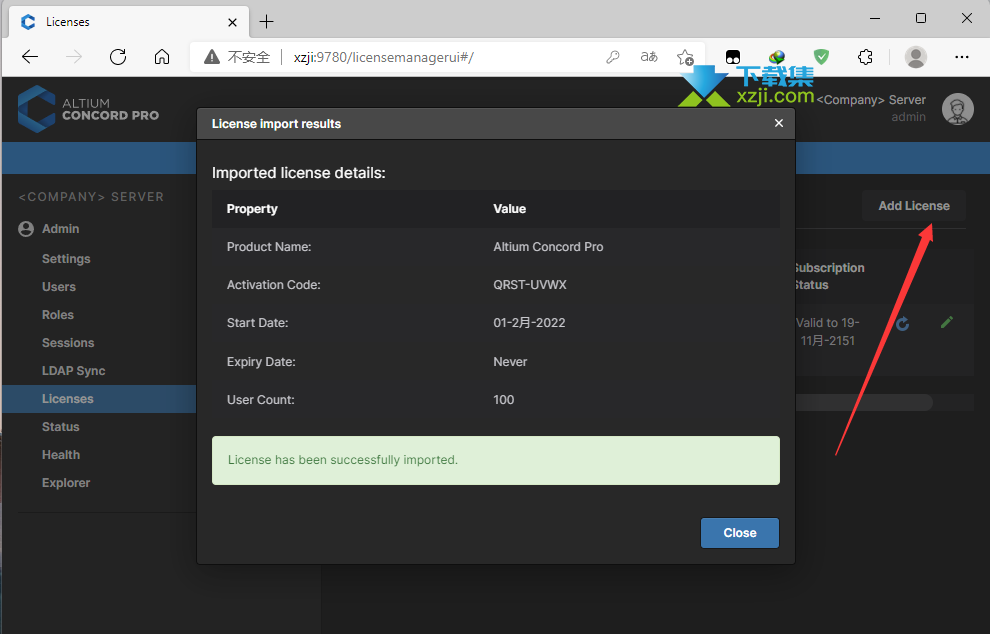

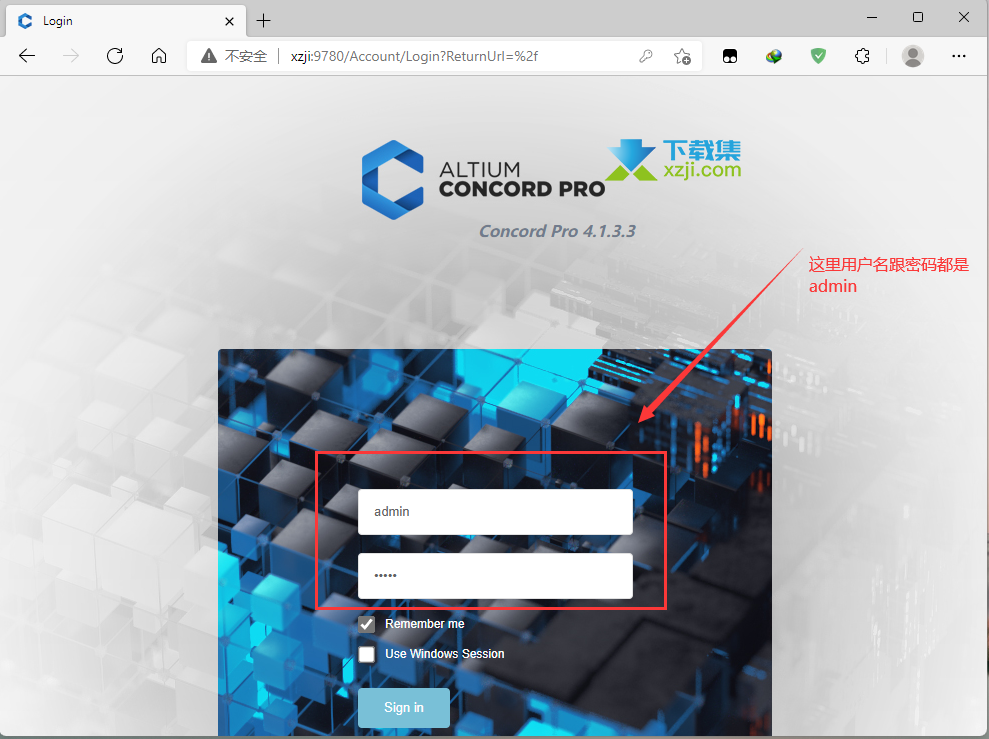

使用说明
组件管理
到整个封装产品开发过程中，此模型需要发展-扩展到涵盖其他方面，包括其他设计过程(特别是MCAD和工业设计)以及业务流程((例如采购和制造)与产品开发过程相交的地方。
这种演化的对象模型称为统一组件模型。
在这种建模范例下，设计者可以将设计组件与制造商和/或供应商零件分开。此信息未定义为组件的一部分。取而代之的是，使用“零件选择”将设计组件映射到“零件目录”中列出的一个或多个制造商零件，而这些零件又可以映射到一个或多个“供应商”零件，从而允许设计人员预先声明实际零件可以用于设计中使用的任何给定设计组件。
这些组件及其零件选择存储。组件存储为唯一可识别的组件项的一系列修订。每个修订都是生命周期管理的，提供经过认证的组件的集合，被授权重新实例化到新的设计项目中，被制造为原型或用于生产运行。简而言之，是通过基于服务器的“库”实现的组件目录。
Designer的“组件”面板提供了一个强大的界面，可与所有组件(包括托管(基于服务器)和库(基于文件))进行交互。对于您的托管组件，该面板提供了基于过滤器的参数(多面)搜索功能，用于指定目标组件参数。此外，该面板还提供以下选项：通过组件编辑器(在其“单个组件编辑”模式下)编辑托管组件，通过“资源管理器”面板在其源服务器中查看该组件，以及执行组件管理功能，例如组件创建和克隆，或编辑所选组件的“零件选择和类型”。
通过使用Designer的“制造商零件搜索”面板，您可以搜索实际制造的零件，然后将这些零件购买到安装中。采集涉及创建一个新的托管组件-在其“单个组件编辑”模式下使用“组件编辑器”-并发布。
1、组件编辑器
使用组件编辑器定义/编辑组件。该编辑器提供两种不同的操作模式：
单个组件编辑模式-在定义/编辑单个组件时提供简化的界面。当创建新的组件项或编辑现有组件项的单个修订版时，这是默认模式。
批处理组件编辑模式-提供用于定义/编辑多个组件的界面。您可以通过从组件编辑器的主菜单中选择“工具”»“切换到批处理编辑器”命令来访问此模式。如果您已从“资源管理器”面板中选择了多个“组件项目”修订进行编辑，则也可以访问此模式。每个组件定义将具有一组通用的参数，并链接到所需的域模型。批量编辑有其自身的意义，在这种情况下，将组件作为一组进行管理是有意义的，例如，一组片式电阻器。
可以使用“文件”»“新建”»“组件”命令，在任何编辑器中访问该组件，并在其“单个组件编辑”模式下使用“组件编辑器”来创建新组件。
2、托管域模型
从设计者的角度来看，托管组件将在单个实体内跨所有设计域表示该组件所需的所有信息汇总在一起。因此在这方面可以认为是容器。所有域模型和参数信息都存储在其中的“存储桶”。
就其在各个域中的表示而言，托管组件不包含域模型本身，而是链接到也位于托管内容服务器中的相关模型Item。这些链接-到符号，足迹和仿真模型项-被指定为组件的一部分。
3、组件模板
为了简化管理组件的创建过程，Designer与Concord Pro一起支持创建和定义组件模板。正如原理图模板可用于在引用它的原理图图纸上预定义信息一样，组件模板也由托管组件引用，并提供用于定义该组件时的预定义设置。
特别是，在开发组件模板时牢记参数信息，使您可以在单个位置定义参数的“存储桶集”，以供参考组件使用。通过模板，您可以控制哪些参数变为可见状态，填写默认值，甚至将必需的那些参数标记为强制性的。此外，您还可以强制使用参数，并根据需要标记它们。组件发布时将进行验证检查，以确保合规性。
许多模板设置的指定默认值可以锁定为只读，也可以由设计人员在定义受管组件时有选择地设置为可供覆盖。
组件模板编辑器提供了为组件模板(*.CMPT)中定义的组件参数定义显式数据类型的功能。此外，这些数据类型可识别单位，并支持一系列流行的单位前缀。这样，您可以使用多种格式(例如2.2k，2k2、4M，2.5GHz)输入参数值，配备了必要的智能功能，可以识别这些条目后面的数值。
组件模板的此功能有助于通过服务器的“高级搜索”工具进行有针对性的搜索，该工具不仅允许您按组件类型进行搜索，而且还可以通过范围搜索进行更智能的搜索。利用单位感知组件参数的强大功能，您可以快速定义搜索，例如，查找所有电容在47uF至220uF之间的电容器。
组件模板编辑器还提供支持，以定义多个PCB封装作为组件模板的一部分。可以指定任意数量的封装模型链接，对于希望创建引用3个封装的组件的用户来说，这是一个受欢迎的功能，可以满足IPC对不同密度级别(L(最小或最小铜线)，M(最大或最小)的要求)。最大铜)和N(标称或中值铜))。
4、添加数据表
Designer与Concord Pro结合使用，可以在该服务器内存储组件数据表，并在此过程中将它们链接到目标托管组件。这使您可以集中方式更全面地描述和支持组件，同时减少对外部存储介质(例如共享网络驱动器)的依赖。将数据表存储在需要参考它们的组件的旁边，这也意味着您不再需要建立实时的Inte.net连接，即可查阅参考文档，该文档经常会令人沮丧地消失，而不会因托管网站的提示而发出警告!
通过组件编辑器创建/编辑该组件时，可以将一个或多个数据表附加(上载)到组件上-本质上在组件和数据表之间创建链接。
对于实例中的现有组件，可以通过“资源管理器”面板附加(上载)一个或多个数据表。浏览所需的组件时，切换到其“数据表”外观视图。
到目前为止，将数据表附加到组件的最简单方法是在Windows文件资源管理器中选择它，然后将其拖放到“参数”区域(“组件编辑器”)或“数据表”外观视图的指定区域(“资源管理器”面板)。您可以将任意数量的数据表附加到组件。删除后，文件将被上传。
5、零件选择
在供应链领域，采购专家通常不知道设计中的特定组件代表什么。所需的信息表明需要采购的东西-可以使用哪些物理制造的组件来实现该设计组件。指出可以有效使用哪些实际组件来实现设计级组件的最佳人选是设计师。作为Unified Component建模范例的一部分，Altium通过做出Part ChoiCEs的概念完全满足了这一要求。
零件选择实际上是创建从实例中的组件到该实例的本地“零件目录”中指定的制造商零件的映射。换句话说，“零件选择”指定了可用于在组装板上实现该组件的“允许”制造商零件。实际的供应链情报-包括制造商(和零件编号)，供应商(和零件编号)，描述，定价和可用性-来源于本地零件目录和相关零件来源。
可以在“组件编辑器”中定义组件时进行零件选择-在组件发布到您的实例之前，或者在发布之后的任何时候编辑该组件。有关更多信息，在以“单个组件编辑”模式或其“批处理组件编辑”模式使用“组件编辑器”时，请参考相关文档。
通过在设计中使用该组件的任何情况下指定能够在制造时真正互换的制造商零件，设计人员可以感受到真正的力量-这是真正的零件当量的本质。正是这种智能的组件映射将不起眼的托管组件变成了真正的统一组件。通过为被管理部件选择的部件，被管理部件的统一性最终会创建一个从该部件开始的链接，一直到所选择的制造商部件一直到各自引用的供应商(供应商)部件。从设计人员的角度来看，该组件直接挂接到供应链中。
每个定义的零件选择都使用制造商零件，而不是特定的供应商/供应商，这意味着您将获得一个零件选择，该零件选择将基于出售该零件的供应商(以及定义为通过您的实例使用的供应商)带来所有解决方案)。
提供实时数据-从相关的零件数据库中反馈-让设计者知道所选零件的当前成本和可用性，以及所有出售这些所选零件的已启用供应商的价格(在本地零件目录中定义)。采购专家还可以及时了解供应链信息，供应链信息可用于其中的每个组件。
零件不再可用或突然变得成本低廉?无论如何，一旦发生更改，都将实时更新发送回设计区域。有了这个至关重要的“注意”，设计人员就可以将该零件的选择从该零件的“零件选择”的关联列表中剔除，实质上是“不在雷达范围内”。如果有更合适，更实用和更具成本效益的产品，则可以随时将其他新的，真正等效的零件添加到列表中。
6、零件来源配置
每个实例都有其专用的零件目录。这是一个受管理的本地零件目录数据库，专用于管理和跟踪制造商零件及其关联的供应商零件。该目录作为服务安装(零件目录服务)，通平台提供，仅一起使用。
本地零件目录存储代表实际制造商零件的项目，以及代表供应商零件的一个或多个项目-由供应商/供应商出售的那些制造商零件的化身。每个供应商零件都是零件数据库中某个项目的引用-零件提供程序的集合零件数据库(其本身与启用的供应商进行接口并从中收集零件)或链接的本地零件数据库(基于ODBC)。
实际使用的供应商数据库-批准的供应商列表-通过其浏览器界面的“零件供应商”页面进行管理。这有助于集中式供应链管理，整个组织中的设计人员使用相同的批准供应商列表，从中可以为设计中使用的零件提供供应链智能。
对于许多组织来说，组件供应商数据是(并且必须来自)内部公司企业系统，该系统提供了一组专有的零件供应商数据-可能基于严格认可的供应商范围和/或特殊的定价结构。这种情况由备用自定义零件提供程序解决，当通过Designer进行同步配置时，该程序允许将来自指定数据库源的供应商数据映射到供应链数据。
7、迁移现有库
Designer提供了简化的简单过程，可将现有库快速迁移。此过程的GUI(库迁移器)提供了一个直观的流程，该流程采用了最初选择的库，并将其迁移到您的实例。满足与较旧的组件管理方法有关的所有类型的库-SCHLIB，PCBLIB，INTLIB，DBLIB，SVNDBLIB-库迁移器是快速构建贵公司的托管组件集以及此类组件享有的许多好处(高收益)的理想解决方案-完整性，生命周期管理，集中式存储和管理，使用的功能，易于重复使用的设计)。
Library Migrator提供了一个极简的简单界面模式，在该模式下，选定的基于文件的组件库通过一个步骤即可迁移到托管服务器组件，而迁移器会自动处理类型分类，目标源文件夹，参数包含和值类型，以及所有相关数据的传输。该界面还可以在“高级”模式下使用，该模式提供了对所建议的库迁移的完整预览，并可以访问其相关数据和设置。尽管默认情况下迁移是单击过程，但迁移器还通过“属性”面板提供了高级配置选项，以增强对确切执行迁移方式的控制。
原始源库中存在的所有信息都将迁移到基于服务器的托管组件，包括所有引用的域模型(示意图符号，PCB封装，仿真模型)，参数信息，分配的零件选择，数据表文件等。还会在必要时创建组件模板，然后可以对其进行完善并用于后续的库迁移。如果您的原始组件定义了多个PCB占用空间，则Library Migrator会将这些模型放在一起并保留当前的默认占用空间。而且，如果仅使用PCB库(您唯一关心的就是PCB布局)，则库迁移器仅支持这些库的迁移，也可以将其切换为仅模型迁移模式，其中从集成库或数据库库迁移指定的模型类型。
尽管迁移似乎令人生畏，但已定义了默认值，以使您无需更改即可获取托管组件的集合-利用Migrator的辛勤劳动开始流程和设计。系统进行并处理许多验证，例如，确保所生成的托管组件没有重复的ID，或确保没有创建重复的模型或组件模板，并在需要时跨(链接到)组件重用此类实体。如果确实出现问题，系统会通过解决这些问题的建议来标记它们，以使迁移尽快并尽可能顺利地进行。
