Altair SimLab是一款基于几何特征的有限元建模软件，它可以让你快速、准确地模拟装配体的工作状态。SimLab 将模拟模拟任务自动化，缩小尺寸手工创建解释结果导致的人为错误和时间的特殊模型，SimLab 的系列和通用的处理流程，而不是一个通用的仿真软件和应用程序的开发平台。
SimLab 是一个面向过程的多学科仿真环境，可准确分析复杂装配的性能。使用高度自动化的建模任务可以轻松设置包括结构、热和流体动力学在内的多个物理场，有助于大大减少创建有限元模型和解释结果所花费的时间。Altair 强大、准确和可扩展的求解器可以在本地、远程服务器或云中运行。

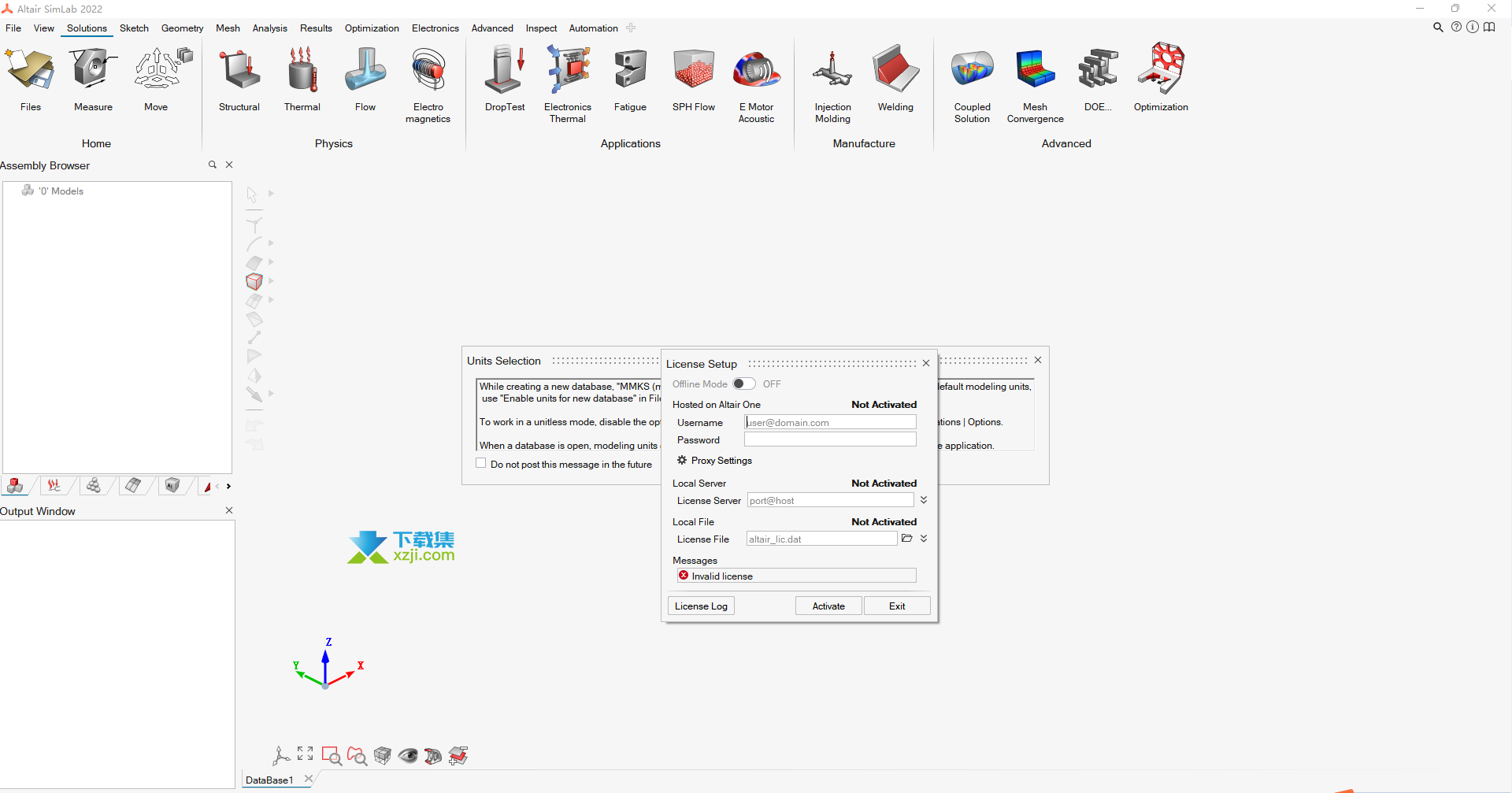

直观且不言自明的图形用户界面涵盖了建模过程的所有方面。无需进行繁琐的几何清理，而是直接在几何上执行工作——通过双向 CAD 耦合导入和更新——通过定义各个区域的网格规范。
功能特色
1、几何工具
SimLab为许多CAD系统提供Geometry访问功能。一种方法是使用特定于CAD的工具套件来访问和显示CAD几何图形。另一种方法依赖于将CAD几何图形转换为Parasolid或STEP格式的转换器。 SimLab支持具有装配和特征信息的Parasolid，CATIA V5和Pro-Engineer本机几何。 SimLab在网格划分期间提供了自动CAD几何清理功能。
2、基于镶嵌的工具
SimLab具有用于基于多面表示创建几何或导入各种可视化/细分格式的工具。 SimLab支持I-DEAS的XML查看器格式，Pro-engineer和CATIA的vrml格式，STL格式，Nastran和Abaqus有限元格式。 SimLab将传入的刻面表示视为几何实体(装配体，实体，面，边和顶点)，并对它们执行网格划分和几何编辑功能。
3、网格划分工具
SimLab提供基于CAD几何形状或Tessellation / FEM模型的1D，2D和3D手动和自动网格划分工具。自动化的CAD清理和CAD错误检测器是网格划分工具的一部分。 SimLab的目标是为特定过程提供更多的自定义网格划分工具。
4、有限元建模工具
提供了基本的节点和元素创建和操作工具。此工具集中内置了基于FEM的拉伸，清扫，合并和重新编号工具。稍后，使用自定义工具将耗时的手动任务自动化。 SimLab鼓励用户避免使用FEM工具进行自动化和可重复的过程，因为这些工具依赖于节点和元素编号，而不是基于几何或拓扑的操作。
5、组装工具
SimLab的体系结构基于装配和连接。支持触点连接，FEM(MPC /刚性)连接和其他FEM理想化。基于FEM的程序集(网格，连接和Matrix数学模型)构建功能允许用户独立开发模型并将其加入，而无需编号冲突或源头。这可以帮助OEM层供应商建立模型和进行仿真，而与CAD或专有格式无关。
6、结构和分析设置工具
SimLab以独立于求解器的方式提供结构分析(线性静态，非线性静态，模态，热应力和动态)载荷，材料，约束和属性定义工具。然后将这些FEM实体转换为特定的分析数据格式(OptiStruct，Nastran，Abaqus，Permas，ADVENTURECluster，Marc，Ansys，nFX，AcuSolve和Fluent)。
7、热分析设置工具
SimLab还提供具有线性和非线性材料及负载的热分析设置功能(稳态和瞬态分析)。
8、结果和报告生成工具
导入求解器结果后，用户可以查看和创建基于Web的标准报告。
9、数据库和文件管理工具
SimLab将所有数据保存在二进制专有SimLab数据库中，以备将来使用，并且还支持脚本和重放功能。 SimLab提供了较旧版本的SimLab文件的数据库升级功能，还提供了使用Nastran或Abaqus输入文件格式的文本格式的安全归档。
10、SimLab自定义工具
SimLab使用上一节中定义的基本工具来构建客户特定的自动化工具。 SimLab的软件工程师与客户互动以提供此服务。 SimLab还为特定行业提供了预定义的自定义工具。这些被称为SimLab垂直应用程序。
11、螺栓建模
该工具集专门用于自动创建一维和三维螺栓。可以使用这些工具创建用于NVH和耐久性分析的预定义螺栓连接。动力总成建模
SimLab提供了用于对螺栓，轴，轴承，齿轮组件进行建模的自动化工具，这将有助于减少建模时间。
12、接触自动化
SimLab具有使实体之间的接触定义自动化的独特功能，从而节省了组装大型实体的大量时间。
13、优化
SimLab支持OptiStruct的拓扑和自由形状优化设置，以实现FEA中设计的优化形状。也可以使用CAD参数化完成DOE。
SimLab工具的主要目标是在不影响质量的前提下自动化CAE流程并减少仿真时间，并为客户提供更好的投资回报。
