Modbus Poll是Witte Software公司开发的的Modbus主机仿真器,用于测试和调试Modbus从设备。软件支持ModbusRTU、ASCII、TCP/IP协议。支持多设备监控,可以同时监视多个从设备/数据域。支持图形化监控报文信息,循环报文发送,寄存器数值独立增长。可以图形化设定从设备ID,功能,地址,大小和轮询间隔。提供数据的多种格式方式,比如浮点、双精度、长整型(可以字节序列交换) ,并支持Excel导出。

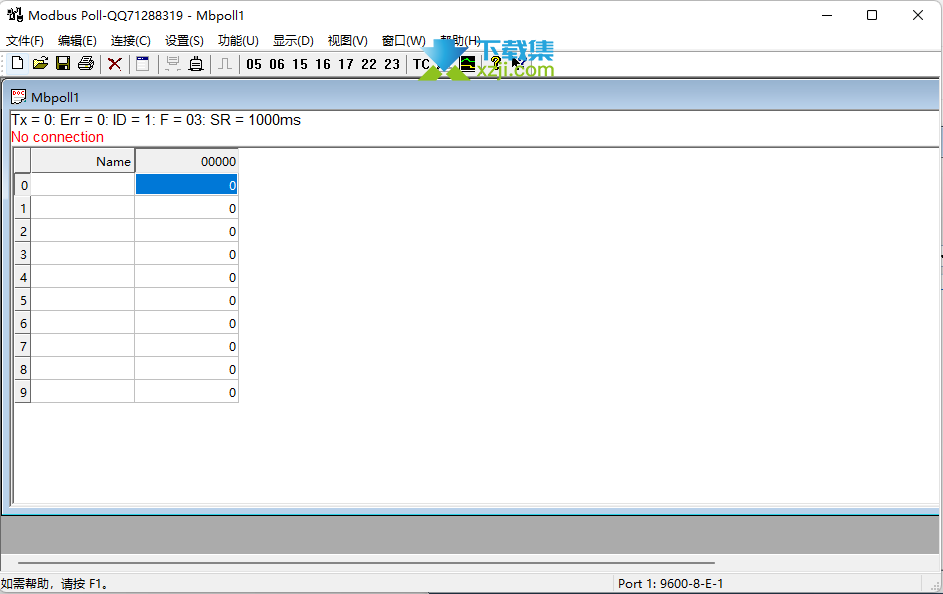

打开软件之后主界面如下,出现红色No connection说明此时没有连接任何从设备。上面一行字代表当前通讯状态统计,Tx 代表发送帧数,Err代表错误帧,ID表示从站的ID号,F代表功能码,SR代表轮询周期,右下角显示IP地址和端口号。
5种连接
· 串行:
通过串行线路。RS232或RS485。可以使用USB串行转换器。
· TCP/IP:
如果要与TCP/IP网络通信,选择TCP/IP。在这种情况下,从站ID与TCP/IP中使用的单元ID相同。 端口号默认为502。如果连接失败,则尝试是否可以在命令提示符下ping设备。如果ping命令失败,轮询也将失败。
· UDP/IP:
如果要与UDP/IP网络通信,请选择UDP/IP。这与TCP/IP相同,但改用连接较少的UDP协议。
· 通过TCP/IP的RTU/ASCII:
这是通过TCP/IP网络而不是串行线路发送的RTU或ASCII消息。
· 通过UDP/IP的RTU/ASCII:
这是通过UDP/IP网络而不是串行线路发送的RTU或ASCII消息。
