spWall是一个用于设计和分析钢筋混凝土现浇墙、倾斜墙、ICF墙以及预制建筑和承重面板的计算机程序。该程序采用图形界面，使用户能够轻松生成复杂的墙体模型。用户可以通过图形方式分配墙体的几何形状(包括任意数量的开口和加劲件)、材料属性、加载(点、线和面)、支撑条件。此外，用户还可以在任何节点处图形化地分配弹簧(平移和旋转)。
软件特点
1. 基于有限元方法:
- 该程序基于有限元方法，并可考虑二阶效应。墙体可包含任意数量的开口和加劲件。
2. 自动计算所需钢筋量:
- 根据所选设计标准计算抗弯所需的钢筋量，并允许用户指定一层或两层的钢筋。程序还计算加劲件中抗剪和抗扭所需的钢筋量。
3. 墙体抗剪强度计算:
- 计算由混凝土提供的墙体抗剪强度(平面内和平面外)，使用户能够确定是否需要增加抗剪能力。
4. 强大的spWall升级版:
- 自spWall问世以来最重要的升级具有先驱性的界面，用于直观的建模，快速结果，逻辑报告和精密工具，所有这些都巧妙地集成到一个简单友好的工作空间中。
使用方法
1. 创建和编辑spWall中的混凝土墙模型:

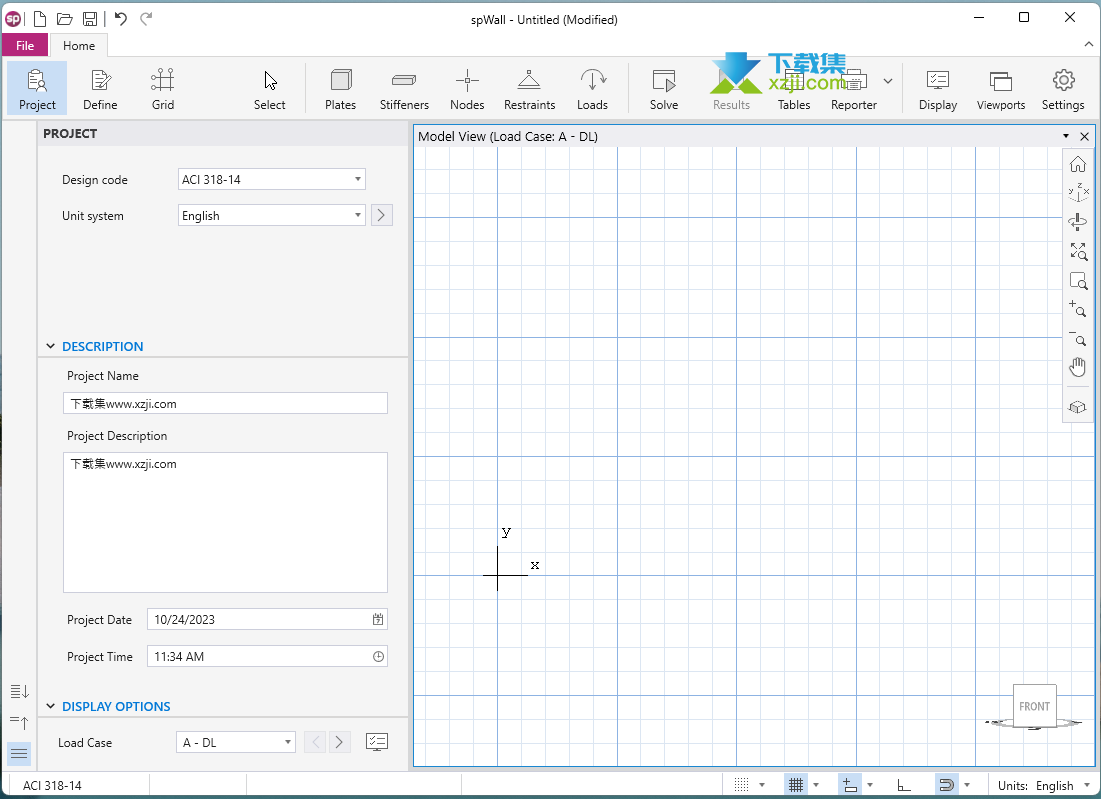

- 从模板开始或根据结构图纸创建网格，以设置墙体几何形状和门窗开口。使用节点和加劲件定义并分配加载和支撑，使用熟悉的CAD工具移动、调整大小、复制、镜像、对齐和拆分对象。
2. spWall求解器选项，网格优化，图形结果和表格:
- 从spWall v10.00开始，使用结构成员生成墙体模型，程序将自动生成有限元网格进行分析。用户可以定义允许的最大网格大小、最大纵横比和圆段。
3. spWall报告结果和导入/导出选项:
- spWall具有现代报告器，使用户能够以不同格式查看、自定义、打印和导出报告，并生成专业的项目提交材料。用户可以在报告中包含所需的尽可能多或尽可能少的详细信息，以及添加轮廓和图表的详细屏幕截图，以描述结构行为。
4. spWall模板模块:
- 模板是预定义的墙体系统，用于在spWall中简单、快速、准确地创建模型，适用于大多数典型的墙体应用。spWall用户可以从一系列全面的墙体类别中选择，并自定义各种参数，包括楼层数、面板、矮墙、支撑和约束条件等。模型准备好后，几分钟内即可进行分析，自动网格划分并开始查看设计结果。
注意事项
- 在开始使用spWall之前，确保您已经熟悉了与墙体设计和分析相关的基本概念和技术。
- 在使用该软件进行设计和分析时，应严格遵循相关的设计规范和标准，以确保得出准确和可靠的结果。
